THIẾT KẾ QUẦN ĐÙI THỂ THAO 2 MẢNH

-

I. HÌNH DÁNG

II. CẤU TRÚC:

III. CÁCH TÍNH VẢI

  • Khổ vải 0,9m → 1,2m = 2 (dài quần + lưng + lai + đường may)

  • Khổ vải 1,4m → 1,6m = 1 (dài quần + lưng + lai + đường may)

IV. NỈ MẪU

  • Vòng mông: 92cm

V. PHƯƠNG PHÁP THIẾT KẾ

1. Cách xếp vải

  • Từ biên vải đo vào:
     → 1/4 vòng mông + 6cm + 1cm đường may

  • Vẽ lưng bên tay phải, lai bên tay trái.

2. Cách vẽ

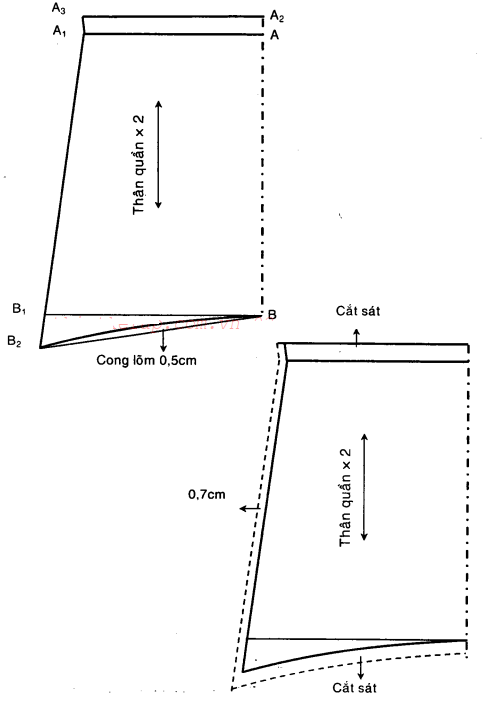

  • AB: Dài quần = ¼ V.mông + 1/10 V.mông + 4 → 6cm

  • AA₂ = A₁A₃: Lưng quần = 3 → 4cm (thành phẩm bản thun) + 1cm đường may

  • AA₁: Ngang eo = ¼ V.mông + 3cm

  • BB₁: Ngang đáy trước = Ngang eo + 3cm

  • Kéo dài A₁B₁, lấy B₁B₂

  • B₁B₂: Sa đáy trước = 4 → 6cm

  • Nối B₁B₂, chia đôi đoạn và đánh cong lõm vào 0,5cm

  • Vẽ lưng quần

❖ Vẽ đáy quần:

  • Vẽ một hình chữ nhật ABCD có 1 là giao điểm

  • AB = CD = 2/10 V.mông

  • AC = BD = 1/10 V.mông + 2cm

3. Cách chừa đường may và cắt

  • Sườn trong: Chừa 0,7cm đường may

  • Đáy quần: Chừa đều 0,7cm đường may

  • Lưng quần: Cắt sát

  • Lai quần: Gia 2cm đường may

4. Qui trình may

  1. Ráp cạnh thứ nhất của đáy trước vào sườn trong thân trước + diễu

  2. Ráp cạnh thứ hai của đáy trước vào sườn trong thân trước (ráp dài lên lưng) + diễu

  3. Ráp cạnh thứ nhất của đáy sau vào sườn trong thân sau + diễu

  4. Ráp cạnh thứ hai của đáy sau vào sườn trong thân sau (ráp dài lên lưng) + diễu

  5. May lai

  6. May lưng

  7. Ủi thành phẩm
