Thiết kế quần thân thun trước và thân sau khác nhau

-

I. HÌNH DÁNG:

II. CẤU TRÚC:

Gồm:

III. CÁCH TÍNH VẢI:

  • Khổ vải 0,9 m = 2 (dài quần + lưng + lai + đường may)

  • Khổ vải 1,2 m = 1,5 (dài quần + lưng + lai + đường may)

  • Khổ vải 1,4 m → 1,6 m = 1 (dài quần + lưng + lai + đường may)

📐 NI MẪU:

  • Dài quần: 98cm

  • Vòng mông: 88cm

  • Ngang ống: 22cm

V. PHƯƠNG PHÁP THIẾT KẾ:

1. THÂN TRƯỚC:

a. Cách xếp vải:

  • Xếp hai biên vải trùng nhau theo chiều dọc canh sợi, hai mặt phải úp vào nhau, hai mặt trái quay ra ngoài. Biên vải quay về phía người cắt.

  • Từ mép vải đo vào 2 cm đường may sau khi đã cắt bỏ biên.

  • Vẽ lưng phía tay phải, vẽ lai phía tay trái.

b. Cách vẽ:

  • AB: Dài quần = số đo = 98 cm

  • AA₂ = A₁A₃: Lưng quần = Thành phẩm thun + 1 cm đường may = 3,5 → 4 cm

  • B₂B₄ = B₁B₃: Lai quần = 3 cm

  • AC: Hạ đáy trước = 1/4 vòng mông + 5 → 6 cm = 28 cm

  • AE: Hạ gối = số đo = 1/2 dài quần + 5 cm = 54 cm

  • AD: Hạ mông = 2/3 AC

  • AA₁: Ngang eo trước = 1/4 vòng mông + 0,5 cm = 22,5 cm

  • CC₁: Ngang đáy trước = 1/4 vòng mông + 5 → 6 cm = 28 cm

  • C₁C₃: Vào đáy trước = 1/20 mông = 4,5 cm

  • CC₂ = giảm 0,5 cm

  • Đường chính trung: là đường song song với biên vải, chia đôi đường ngang đáy, chia đôi đường ngang ống, chia đôi đường ngang gối.

  • I là đường giữa của CC₁

🔸 Vẽ vòng đáy trước:

  • Nối C₃A₁, cắt ngang mông tại C₅.

  • C₄: giữa C₁C₅, nối C₃C₄ chia đôi.

  • Đánh cong qua: A₃, A₁, C₅, giữa C₃C₄ và C₁.

🔸 Vẽ đường sườn:

  • B₁B₂: ngang ống trước = ngang ống - 2cm = 20cm.

  • Đường sườn ngoài: B₂C₂ (cắt ngang gối E₁), đi qua A₂, A, D, C₂, E₁, B₂, B₄.

  • Đường sườn trong: C₁B₁ (cắt ngang gối E₂), đi qua C₁, E₂, B₁, B₃.

2️⃣ THÂN SAU:

🔸 Cách xếp vải:

  • Đặt thân trước lên phần vải còn lại, sang dấu rõ đường chính trung.

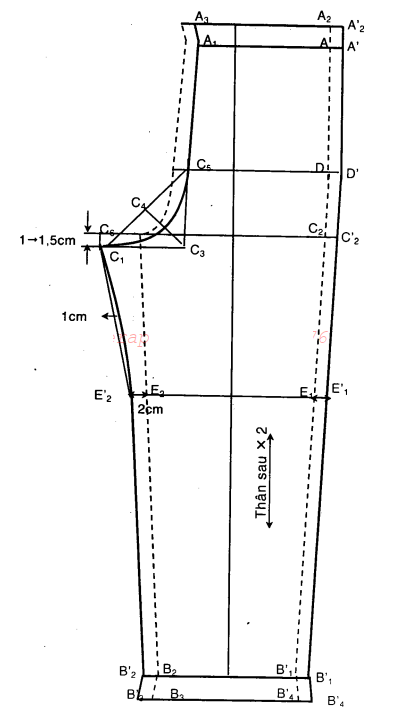

🔸 Cách vẽ:

  • Sang dấu lại các đường: eo, mông, đáy, gối, ống, chính trung, đường sườn ngoài.

  • B'₁B'₂: ngang ống sau = ngang ống + 2cm = 24cm

  • A'A₁: ngang eo sau = ¼ vòng mông + 0,5cm = 22,5cm

  • C'₂C₃: ngang đáy sau = ¼ vòng mông + 2cm = 24cm

  • C₁C₃ = C₂C₃: vào đáy sau = ¹⁄₁₀ vòng mông = 8,8cm

  • C₁C₆ = 1→1,5cm

🔸 Vẽ vòng đáy sau:

  • Nối A₁C₃, cắt ngang mông tại C₅

  • C₄ giữa C₃C₅, nối C₃C₄ chia đôi

  • Đánh cong qua A₃, A₁, C₅, giữa C₃C₄, và C₁

🔸 Vẽ đường sườn:

  • Đường sườn ngoài: A'₂, A', D', C'₂, E'₁, B'₂, B'₄. Nối E'₂C₁, cong lõm vào giữa 1cm

  • Đường sườn trong: C₁, E'₂, B'₁, B'₃

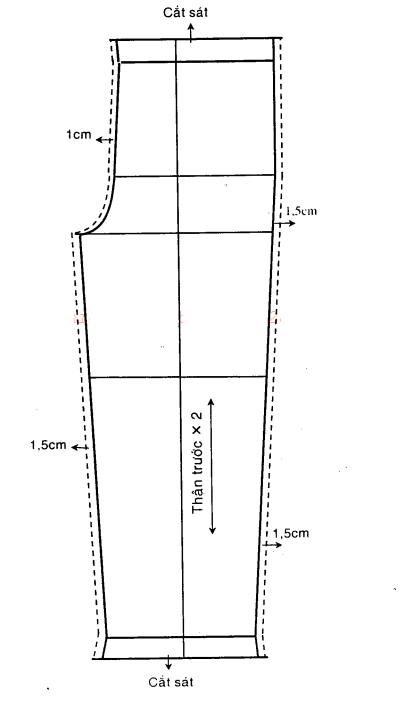

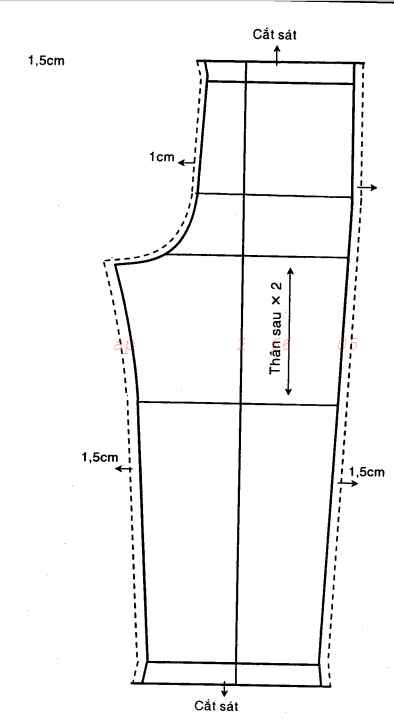

✂️ CÁCH CHỪA ĐƯỜNG MAY VÀ CẮT:

  • Sườn trong, sườn ngoài gia 1,5cm

  • Đáy gia 1cm

  • Lưng, lai cắt sát

🧷 QUY TRÌNH MAY:

  • Vắt sổ đáy, sườn trong, sườn ngoài

  • Lưng, lai tùy cách may, có thể vắt sổ hoặc không

  • Ráp sườn ngoài ➜ Ủi rẽ

  • Ráp sườn trong ➜ Ủi rẽ

  • Ráp đáy (2 đường chồng khít nhau) ➜ Ủi rẽ

  • May lưng, may lai

  • Ủi thành phẩm
