THIẾT KẾ QUẦN ĐỒ BỘ NỮ

-

Kiểu : Quần 4 thân bằng nhau

I. HÌNH DÁNG

II. CẤU TRÚC

Gồm:

III. CÁCH TÍNH VẢI

  • Khổ vải 0,9 m = 2 (dài quần + lưng + lai + đường may)

  • Khổ vải 1,2 m = 1,5 (dài quần + lưng + lai + đường may)

  • Khổ vải 1,4 m → 1,6 m = 1 (dài quần + lưng + lai + đường may)

IV. NI MẪU

  • Dài quần: 98 cm

  • Vòng mông: 88 cm

  • Ngang ống: 22 cm

  • Vòng eo: 64 cm

V. PHƯƠNG PHÁP THIẾT KẾ

1. THÂN TRƯỚC VÀ THÂN SAU

a. Cách xếp vải:

  • Xếp hai biên vải trùng nhau theo chiều dọc canh sợi, hai mặt phải úp vào nhau, hai mặt trái quay ra ngoài. Biên vải quay về phía người cắt.

  • Từ mép vải đo vào 2 cm đường may sau khi đã cắt bỏ biên.

  • Vẽ lưng phía tay phải, vẽ lai phía tay trái.

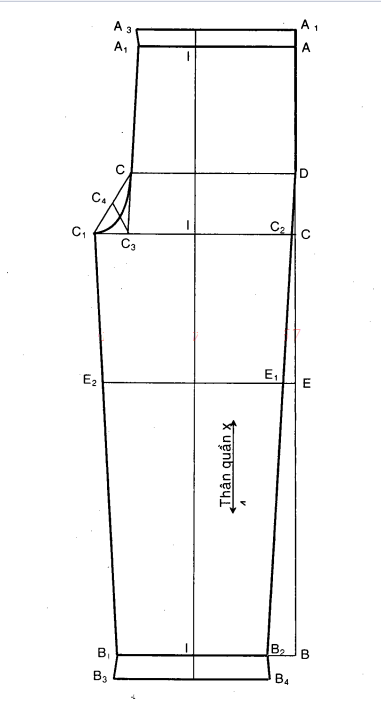

b. Cách vẽ:

  • AB: Dài quần = số đo = 98 cm

  • AA₂ = A₁A₃: Lưng quần = 3,5 → 4 cm

  • B₂B₁ = B₁B₃: Lai quần = 3 cm

  • AC: Hạ đáy trước = ¼ vòng mông + 6 → 8 cm

  • AE: Hạ gối = Số đo =½ dài quần + 5 cm = 54 cm

  • AD: Hạ mông = ⅔ AC

  • CC₁: Ngang đáy trước = ¼ vòng mông + 1/10 vòng mông = 30,8 cm

  • AA₁: Ngang eo = ¼ vòng mông + 1 cm = 23 cm

  • C₁C₃: Vào đáy = 1/20 vòng mông + 1 cm

  • CC₂ = giảm 0,5 cm

  • Đường chính trung: là đường song song với biên vải, chia đôi đường ngang đáy, chia đôi đường ngang ống, chia đôi đường ngang gối.

  • I là điểm giữa của CC₁

Vẽ vòng đáy trước:

  • Nối C₃A₁ cắt đường ngang mông tại điểm C₅

  • Nối C₁C₅ và chia đôi được C₄

  • Nối C₃C₄ và chia đôi

  • Đánh cong vòng đáy trước qua các điểm: A₃, A₁, C₅, điểm giữa của C₃C₄ và C₁

Vẽ sườn:

  • B₁B₂: Ngang ống = số đo vòng ống = 22 cm (IB₁ = IB₂)

  • Nối B₂C₂: đường sườn ngoài cắt đường ngang gối tại điểm E₁

  • Vẽ đường sườn ngoài qua các điểm: A₂, A, D, C₂, E₁, B₂, B₄

  • Nối C₁B₁: đường sườn trong cắt đường ngang gối tại điểm E₂

  • Vẽ đường sườn trong qua các điểm: C₁, E₂, B₁, B₃

  • Vẽ lai quần, lưng quần

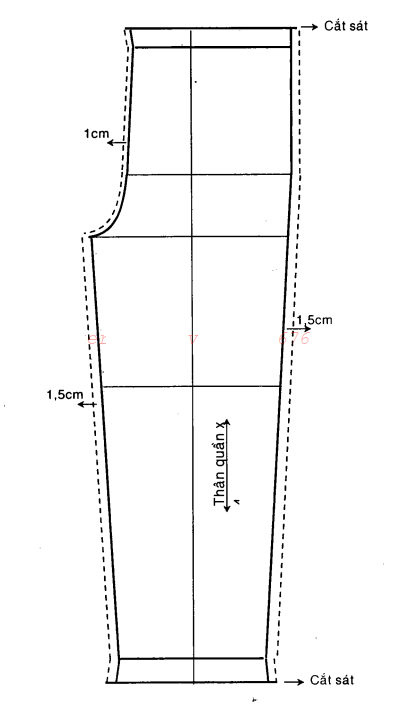

c. Cách chừa đường may và cắt:✂️

  • Sườn trong, sườn ngoài gia đường may 1,5 cm

  • Vòng đáy quần chừa 1 cm đường may

  • Lưng quần, lai quần cắt sát

d. Qui trình may:🪡

  • Vắt sổ đáy, sườn trong, sườn ngoài, lai quần

  • Lưng, lai tùy theo cách may có thể có vắt sổ hoặc không

  • Ráp sườn ngoài → ủi rẽ

  • Ráp sườn trong → ủi rẽ

  • Ráp đáy (may 2 đường chống khít lên nhau) → ủi rẽ

  • May lưng, may lai hoặc vắt lai

  • Ủi thành phẩm
