THIẾT KẾ ÁO NỮ CĂN BẢN

-

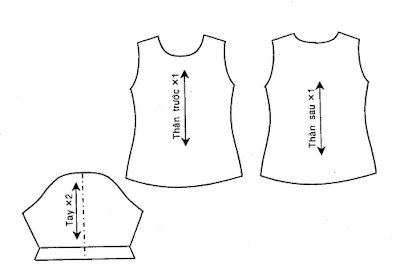

I. HÌNH DÁNG:

II. CẤU TRÚC:

III. CÁCH TÍNH VẢI:

  • Khổ vải 0,9m:

    • Tay ngắn = 2 (dài áo + lai + đường may)

    • Tay dài = 1 dài áo + 2 dài tay + lai + đường may

  • Khổ vải 1,2m = 1 dài áo + 1 dài tay + lai + đường may

  • Khổ vải 1,4m → 1,6m:

    • Tay ngắn = 1 dài áo + 20cm

    • Tay dài = 2 dài tay

IV. NI MẪU:

  • Dài áo: 60cm

  • Ngang vai: 36cm

  • Dài tay: 22cm

  • Vòng cổ: 33cm

  • Vòng nách: 36cm

  • Vòng ngực: 80cm

  • Vòng mông: 88cm

  • Hạ eo: 36cm

V. PHƯƠNG PHÁP THIẾT KẾ:

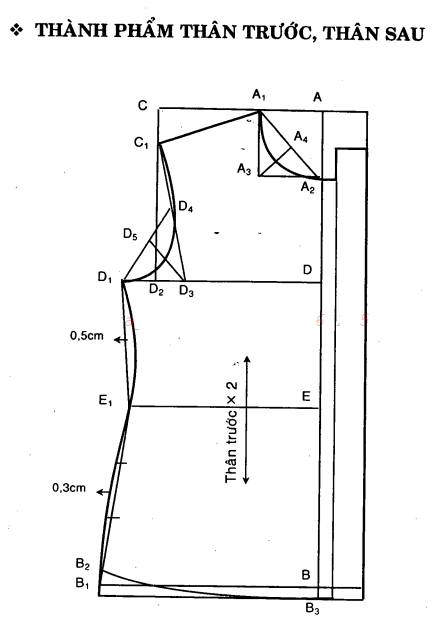

1. THÂN TRƯỚC:

a. Cách xếp vải:

  • Xếp hai biên vải trùng nhau theo chiều dọc canh sợi, hai mặt phải úp vào nhau, hai mặt trái quay ra ngoài. Biên vải quay về phía người cắt.

  • Từ mép vải bên biên vải đo vào 3→4cm làm đinh áo (sau khi đã cắt bỏ biên). Từ đường đinh đo vào 1,5cm làm đường gài nút.

  • Vẽ cổ phía tay phải, vẽ lai phía tay trái.

b. Cách vẽ:

  • AB: Dài áo trước = số đo - 1→2 cm chồm vai

  • BB₃: Sa vạt = 1→1,5 cm

  • AC: Ngang vai trước = 1/2 vai – 0,5 cm

  • CC₁: Hạ vai trước = 1/10 vai + 0,5 cm = 4cm

Vẽ vòng cổ:

  • AA₁: Vào cổ trước = 1/6 vòng cổ

  • AA₂ = A₁A₃: Hạ cổ trước = 1/6 vòng cổ + 1,5cm

  • Nối A₁A₂ được A₄

  • Vẽ vòng cổ qua A₁, điểm giữa A₃A₄ và A₂

Vẽ vòng nách:

  • C₁D₂: Hạ nách trước = 1/2 vòng nách - 1→2cm (chồm vai)

  • DD₁: Ngang ngực trước = 1/4 vòng ngực + 2cm

  • Nối C₁D₂, C₁D₂ ⊥ AC

  • D₂D₃: Vào nách tay = 2→2,5 cm

  • D₄ là điểm giữa của C₁D₃

  • D₅ là điểm giữa của D₁D₄

  • Đánh cong vòng nách trước từ C₁ qua D₄, điểm giữa của D₃D₅ và D₁

Vẽ sườn thân + lai áo:

  • AE: Hạ eo trước = Số đo - chồm vai

  • Hoặc DE = 13→15cm (tính từ đường ngang ngực)

  • EE₁: Ngang eo trước = Ngang ngực – 2cm

  • Hoặc ngang eo trước = 1/4 V.eo + 3cm (pen) + 1→1,5cm (cử động)

  • BB₁: Ngang mông trước = 1/4 vòng mông + 2cm

  • B₁B₂: Giảm sườn = 0,5→1cm

  • Đánh cong lõm đoạn D₁E₁ vào 0,5cm

  • Chia E₁B₁ làm 3 phần bằng nhau và đánh cong lồi 0,3cm

  • Chia đường ngang mông BB₁ làm 3 phần bằng nhau và đánh cong lồi ở điểm 1/3 thứ nhất gần điểm B₁

  • Vẽ đường sườn qua các điểm D₁, E₁, B₂

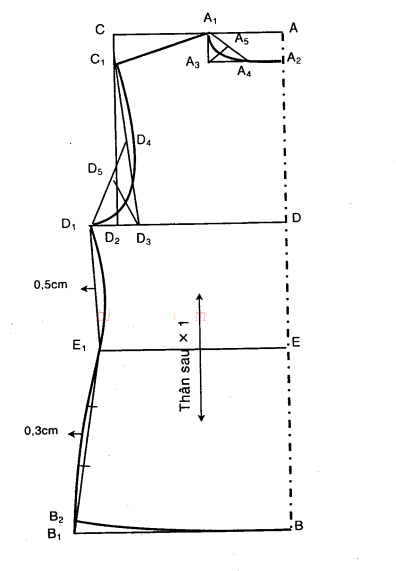

2. THÂN SAU:

a. Cách xếp vải:

  • Từ ngoài mép vải đo vào bằng ngang mông thân trước cộng 1,5→2cm đường may, xếp đôi vải bề trái quay ra ngoài

  • Đặt thân trước lên phần vải để vẽ thân sau

  • Sang dấu lại các đường: ngang mông, ngang ngực, ngang eo

  • Vẽ lai phía tay trái, vẽ cổ phía tay phải

b. Cách vẽ:

  • AB: Dài áo sau = Dài áo thân trước + 2 lần chồm vai

  • Hoặc: Dài áo sau = Sd + 1→2cm chồm vai

  • AC: Ngang vai sau = 1/2 vai + 0,5cm

  • CC₁: Hạ vai sau = 1/10 vai + 0,5cm = 4cm

Vẽ vòng cổ:

  • AA₁: Vào cổ sau = 1/6 VC + 1cm

  • AA₂ = A₁A₃: Hạ cổ sau = Chồm vai + 1cm

  • A₄ là điểm giữa A₂A₃

  • Đánh cong vòng cổ sau qua điểm A₁, điểm giữa A₅A₃, A₄ và A₂

Vẽ vòng nách:

  • C₁D₂: Hạ nách sau = 1/2 vòng nách + 1→2cm chồm vai

  • DD₁: Ngang ngực sau = 1/4 vòng ngực + 2cm

  • D₂D₃: Vào nách tay = 1,5cm

  • D₄ là điểm giữa của C₁D₃

  • D₅ là điểm giữa của D₁D₄

  • Đánh cong vòng nách sau qua các điểm C₁, D₄, điểm giữa của D₃D₅ và D₁

Vẽ sườn thân + lai áo (tương tự thân trước, đổi số liệu phù hợp)

3. VẼ TAY ÁO:

a. Cách xếp vải:

  • Từ biên vải đo vào (1/2 vòng nách + 0,5→1cm + 1,5cm đường may). Xếp đôi vải, bề mặt úp vào trong, bề trái quay ra ngoài

  • Vẽ lai phía tay trái, vẽ vòng nách phía tay phải người cắt

b. Cách vẽ: (Theo hình minh họa)

4. CÁCH CHỪA ĐƯỜNG MAY VÀ CẮT:

  • Sườn áo, vai con gia đường may 1,5cm

  • Lai áo gia đường may 2cm

  • Nách áo chừa 1cm đường may

  • Vòng cổ gia đường may
