Optitex là một phần mềm thiết kế rập,nhảy size giác sơ đồ được nhiều công ty phía Bắc sử dụng.Đây là một phần mềm thiết kế rập có khá nhiều tính năng hay.Đặc biệt trong phần thiết kế rập 3D.
Hôm nay,tôi hướng dẫn các bạn đi sơ đồ tự động trong phần mềm Optitex.
1.Cài đặt giác sơ đồ tự động cho Optitex
Cách Thực Hiện Nesting

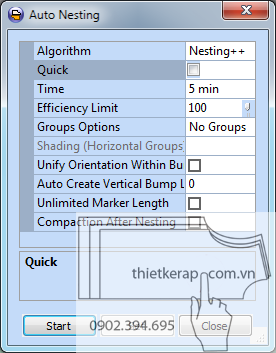

Cài đặt Nesting:
- Vào Nesting > Auto Nesting Setup.
- Từ danh sách Algorithm, chọn Nest++ Pro.
Cấu hình các tùy chọn:
- Thời gian chạy : thiết lập thời gian cho máy giác sơ đồ tự động.Thường 5->10 phút là ok.
- Tùy chọn nhóm:
- According to Bundles: Nhóm các chi tiết cùng thuộc một sản phẩm.
- According to Sizes: Nhóm các chi tiết cùng size.
- According to Pieces Sequence: Nhóm các chi tiết theo thứ tự trên thanh Piece Bar.
- Shading: Sơ đồ chạy theo cụm.
- Tùy chọn định hướng: Chọn Unify Orientation within Bundles để sắp xếp theo một hướng duy nhất trong mỗi bộ.
- Tạo bump lines tự động: Chọn Auto Create Vertical Bump Lines.
Chế độ Nesting:
- Đảm bảo sử dụng Mode 1.
- Unlimited Marker Length: Nếu không muốn giới hạn chiều dài Marker.
- Compaction After Nesting: Thu gọn sơ đồ tự động sau khi Nesting hoàn tất (tính năng này tự động áp dụng từ phiên bản 15.6 SP3).
Tối ưu hóa không gian cắt:
- Chọn Optimize Space for Cutting để giảm khoảng cách giữa các mảnh nhỏ.
- Define Small Pieces Automatically: Hệ thống tự động điều chỉnh khoảng cách.
- Hoặc nhập khoảng cách cụ thể trong Small Pieces Area.
Lưu và bắt đầu:
- Nhấn Set để lưu cấu hình.
- Nhấn Start để bắt đầu quy trình Nesting.
2.Chạy sơ đồ tự động Otitex.
Start chạy sơ đồ tự động
Stop dừng sơ đồ tự động
Continue chạy tiếp tục
3.Giao diện chạy khi chạy sơ đồ tự động
Khi giác sơ đồ tự động,máy sẽ hiển thị hiệu suất giác bao nhiêu ở bên trái màn hình.Thời gian chạy thể hiện bên phải màn hình.
Chú ý kiểm tra chiều chi tiết,lật.
